मेडिकल लघु ऑक्सीजन गैस संयंत्र / ऑक्सीजन सिलेंडर भरने संयंत्र 50 - 2000 एम 3 / एच

उत्पाद विवरण:

उत्पत्ति के प्लेस:	Zhejiang, चीन (मुख्यभूमि)
ब्रांड नाम:	UIG
प्रमाणन:	ISO 9001:2000
मॉडल संख्या:	केडीओ, केडन, केजेओओ, केजेओएन

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट
मूल्य:	Negotiation
पैकेजिंग विवरण:	पैकिंग योग्य सागर
प्रसव के समय:	120 दिन
भुगतान शर्तें:	टी/टी, एल/सी
आपूर्ति की क्षमता:	प्रति माह 2-3 सेट

संपर्क करें

विस्तृत उत्पाद विवरण

गोक्स का प्रवाह:	50,80,100,180,300,350,500,800Nm³ / एच	गोक्स शुद्धता:	≥99.6
संचालन प्रैस:	1.2Mpa \| 1Mpa	पावर:	60-1000 किलोवाट
उत्पाद का नाम:	क्रायोजेनिक ऑक्सीजन प्लांट	उत्पादन क्षमता:	50-2000 एम 3 / घंटा
वोल्ट:	380V, 400V, 440V
हाई लाइट:	ऑक्सीजन नाइट्रोजन गैस संयंत्र , औद्योगिक ऑक्सीजन गैस संयंत्र

मेडिकल लघु ऑक्सीजन गैस संयंत्र / ऑक्सीजन सिलेंडर भरने संयंत्र 50 - 2000 एम 3 / एच

जल्दी से विवरण:

स्थितिः नई

उद्गम स्थान: चीन (मुख्य भूमि)

ब्रांड का नाम: यूआईजी

मॉडल संख्या: केडीओ, केडोन, केजेओओ, केजन सीरीज

उत्पादन क्षमता: 50-2000 एम 3 / घंटा

पावर: 60-1000 किलोवाट

वोल्टेज: 380V, 400V, 440V

प्रमाणन: आईएसओ 9 001: 2000

1 साल की वॉरंटी

जीवन: उचित रखरखाव के साथ 20 साल

बिक्री के बाद सेवा प्रदान की गई: विदेशों में सेवा संयंत्रों के लिए उपलब्ध इंजीनियर्स

उपयोग: औद्योगिक और चिकित्सा (ऑक्सीजन, तरल ऑक्सीजन, नाइट्रोजन, तरल नाइट्रोजन)

यूआईजी एयर पृथक्करण पौधों की एक विस्तृत श्रृंखला के लिए डिजाइन किए गए हैं जिनके नीचे सारांश दिया गया है: ऑक्सीजन 99.7% और नाइट्रोजन 99.999%

विशेष विवरण:

दो संपीड़न तरीकों:

1) आंतरिक संपीड़न हवा पृथक्करण पौधों:

वायु-संपीडित-पूर्व-कूलिंग-प्रूफिफायर-सुधार-हृदय एक्सचेंजर (कम दबाव तरल) -लिक्विड ऑक्सीजन पंप (दबाव तरल ऑक्सीजन) -ऑक्सीजन वाष्पीकरण - ऑक्सीजन सिलेंडर

2) बाहरी संपीड़न हवा पृथक्करण पौधों:

वायु संपीड़ित-प्रीकोोलिंग-प्रूफिफायर-सुधार-दिल एक्सचेंजर (कम दबाव गैस) -ऑक्सीजन स्टोरेज ऑक्सीजन कंप्रेसर (दबाव ऑक्सीजन) -ऑक्सीजन सिलेंडर

आंतरिक संपीड़न के मुख्य तकनीकी विनिर्देश

मॉडल सामग्री		KZON- 50/50	KZON- 80/80	KZON- 100/100	KDON- 180-20	KDON- 300-50	KDON- 350-80	KDON- 500-150	KDON- 800-200	KDON- 1000-300
गोक्स प्रवाह	Nm³ / एच	50	80	100	180	300	350	500	800	100
गोक्स शुद्धता	% (ओ ₂ )	≥99.6	≥99.6	≥99.6	≥99.6	≥99.6	≥99.6	≥99.6	≥99.6	≥99.6
गण प्रवाह	Nm³ / एच	50	80	100	20	50	80	150	200	300
गणित शुद्धता	पीपीएम (ओ ₂ )	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
ऑपरेटिंग दबाव	MPA	1.2	1.2	1.2	1	1	1	1	1	1
स्टार्टअप का समय	घंटा	≤12	≤12	≤12	≤10	≤10	≤8	≤8	≤8	≤8
ऑपरेटिंग अवधि	साल	≥1	≥1	≥1	≥1	≥1	≥1	≥2	≥2	≥2

ऑक्सीजन भरने (या बूस्टर) तरल पंप के साथ।

संयंत्र सामान्य तापमान आणविक चलनी सोखना, मध्यम दबाव बूस्टर विस्तार भाटा प्रवाह का उपयोग करता है।

वायुमंडल से कच्चे हवा को चूसा जाता है, यह धूल और यांत्रिक अशुद्धियों को हटाने के लिए फिल्टर के माध्यम से जा रहा है। फिर, यह एक स्टेज पेंच कंप्रेसर द्वारा एक निश्चित डिग्री तक अंतराल कूलर, एयर प्री-कूलिंग सिस्टम के माध्यम से संकुचित है, हवा लगभग करने के लिए ठंडा 8 ℃। पानी अलग होने के बाद नमी को पानी के विभाजक में अलग किया जाता है और फिर यह नमी, सीओ 2, सी 2 एच 2 और हाइड्रोजन डाइऑक्साइड को हटाने के लिए शुद्धिकरण में जाता है।

फिर हवा का सबसे अधिक हिस्सा मुख्य ताप एक्सचेंजर को संतृप्त प्रलोभन के लिए ठंडा किया जाता है और आंशिक रूप से निचले स्तंभ के निचले हिस्से में द्रवीभूत होता है; हवा के दूसरे हिस्से को दो चरण संपीड़न बूस्टर के माध्यम से एक निश्चित डिग्री तक संकुचित किया जाता है, अंत चरण कूलर के माध्यम से संतृप्त तापमान के पास ठंडा होने के लिए ऑक्सीजन ताप एक्सचेंजर में प्रवेश करता है, फिर थ्रॉटल कम स्तंभ पर जाता है। निचले स्तंभ पूर्व आसवन के माध्यम से हम स्तंभ के निचले भाग से समृद्ध ऑक्सीजन तरल हवा प्राप्त कर सकते हैं। थ्रॉटल के बाद उप-कूलर के माध्यम से ठंडा करने के बाद, यह सुधार के लिए रिफ्लक्स तरल के रूप में ऊपरी स्तंभ के मध्य भाग में जाता है। कंडेनसर-बाष्पीकरण के माध्यम से घनीभूत होने के बाद निचले स्तंभ के ऊपर से डब्ल्यूएन प्राप्त किया जाता है, डब्ल्यूएन का एक हिस्सा निचले स्तंभ के लिए सुधार रिफ्लक्स तरल के रूप में उपयोग किया जाता है; उप-कूलर के माध्यम से ठंडा करने के बाद एक और हिस्सा थ्रॉटलिंग के बाद ऊपरी स्तम्भ के शीर्ष पर जाता है जिससे सुधार रिफ्लक्स तरल होता है। शुद्ध तरल ऑक्सीजन ऊपरी स्तंभ के निचले भाग से प्राप्त किया जाता है, और यह कंडेनसर-बाष्पीकरणकर्ता द्वारा सघन होता है। तरल ऑक्सीजन को उप-कूलर के माध्यम से ठंडा करने के बाद नीचे से समझाया जाता है, फिर इसे दबाव बनाने के लिए लोक्स पंप चला जाता है। यह ओ 2 हीट एक्सचेंजर में सुखाया जाता है और सिलेंडर को भरने के लिए सीधे ऑक्सीजन भरने वाला रैंप चला जाता है और सामान्य रूप से लुभाता है।

ऊपरी स्तम्भ के शीर्ष से डब्लूएन, उप-कूलर के माध्यम से जाता है, मुख्य ताप एक्सचेंजर के ओवेर भाग को एक विशिष्ट प्रलोभन के लिए फिर से गरम किया जाता है। फिर यह ठंडा बनाने के लिए विस्तार टरबाइन पर जाता है और उप-कूलर और मुख्य ताप एक्सचेंजर को फिर से सामान्य प्रलोभन के लिए फिर से गरम किया जाता है। इसका एक हिस्सा रेगनरेटिंग गैस संसाधन के रूप में शुद्ध करने से गुजरता है और दूसरा हिस्सा आंशिक रूप से उगाया जाता है।

बाहरी संपीड़न के मुख्य तकनीकी विनिर्देश

मॉडल सामग्री		KDON- 80/200	KDON- 180/500	KDON- 350/800	KDON- 550-1000	KDON- 750-1500	KDON- 1000-2000	KDON- 1500-3000	KDON- 3000-3000
गोक्स प्रवाह	Nm³ / एच	80	180	350	550	750	1000	1500	3000
गोक्स शुद्धता	% (ओ ₂ )	99.6	99.6	99.6	99.6	99.6	99.6	99.6	99.6
गण प्रवाह	Nm³ / एच	200	500	800	1000	1500	2000	3000	3000
गणित शुद्धता	पीपीएम (ओ ₂ )	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
ऑपरेटिंग दबाव	MPA	0.65	0.63	0.62	0.6	0.58	0.58	0.56	0.56
स्टार्टअप का समय	घंटा	≤12	≤14	≤16	≤16	≤18	≤18	≤20	≤20
ऑपरेटिंग अवधि	साल	≥1	≥1	≥1	≥1	≥1	≥2	≥2	≥2

ऑक्सीजन कंप्रेसर के साथ ऑक्सीजन भरने (या बूस्टर)

विवरण:

प्रक्रिया अवलोकन:

1. एयर कंप्रेशर्स: एयर कंप्रेसर द्वारा हवा को 0.5 एमपीए -7.7 एमएपी तक संकुचित किया गया है।

2. प्री-कूलिंग: प्री-कूलिंग यूनिट में हवा 5 डिग्री सेल्सियस -10 डिग्री सेल्सियस पर पूर्व ठंडा हो जाता है, 3. शुद्धिकरण: हवा में शेष पानी, कार्बन डाइऑक्साइड और हाइड्रोकार्बन को शुद्ध हवा से निकाल दिया जाता है। आणविक छलनी।

4. वायु विस्तार: डिवाइस द्वारा आवश्यक ठंडा क्षमता प्रदान करने के लिए विस्तारक में हवा का विस्तार प्रशीतन होता है।

5. हीट एक्सचेंजर: एल्यूमीनियम प्लेट फिन गर्मी एक्सचेंजर हल्के वजन और उच्च गर्मी हस्तांतरण क्षमता है।

6. उप-शीतलन: उप-कूलर में नाइट्रोजन और अशुद्ध नाइट्रोजन द्वारा तरल हवा और तरल नाइट्रोजन को ठंडा किया जाता है।

7. आसवन: हवा को ऊर्ध्वाधर टॉवर में डिस्टिलेशन जुदाई के अधीन किया जाता है, ऊपरी टावर में उत्पाद नाइट्रोजन प्राप्त होता है, और ऊपरी टॉवर के तल पर उत्पाद ऑक्सीजन प्राप्त होता है।

यूआईजी क्रायोजेनिक सिस्टम घटकों में शामिल हैं:

एक हवाई फिल्टर

एक हवाई कंप्रेसर

एक हवा पूर्व शोधक

क्रायोजेनिक उपकरण वाले एक अलग टॉवर / पृथक पैकेज (ठंडे बॉक्स)

एक टरबाइन विस्तार इंजन

अनुप्रयोगों:

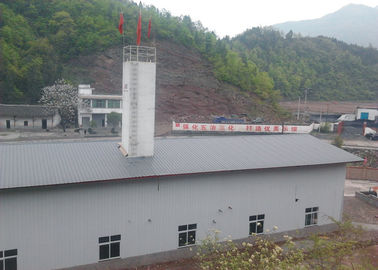

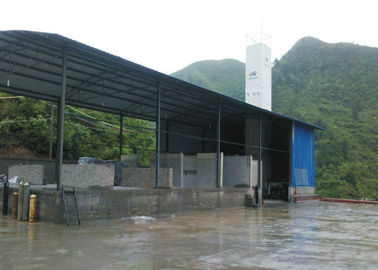

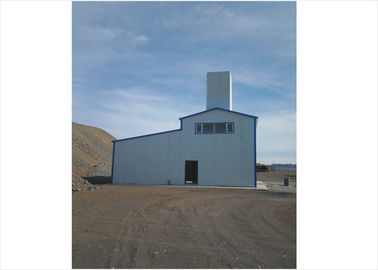

हमने कई देशों (रूस, कजाखस्तान, ताजिकिस्तान, भारत, बांग्लादेश, थाईलैंड, फिलीपींस, उत्तर कोरिया, मंगोलिया, इक्वेटोरियल गिनी, बोत्सवाना, ज़ाम्बिया, अंगोला, तंजानिया) को आपूर्ति की है।

प्रतिस्पर्धात्मक लाभ:

1. गैस के नुकसान और उच्च उपज नहीं

2. बहुत सरल और संचालित करने के लिए सुरक्षित

3. कम बिजली की खपत

4. कम वर्किंग प्रेशर

5. कम परिचालन लागत

6. कम रखरखाव लागत

7. जीवन अवधि 20 वर्षों से अधिक है

8. विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स

9. सभी गैस और तरल पौधों को ग्राहक-विशिष्ट साइट आवश्यकताओं को पूरा करने के लिए ऑप्टिमाइज़ किया गया है
