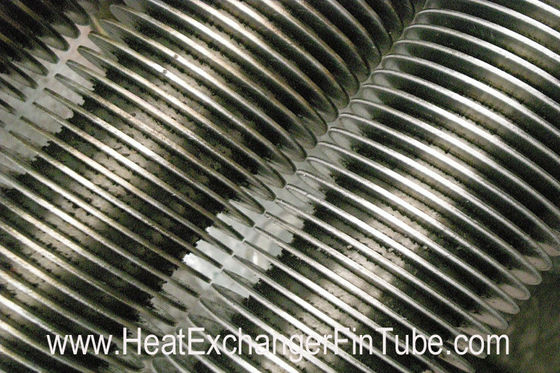

SS409 / SS410 सर्पिल पंख ट्यूब, हीट एक्सचेंजर ठोस और दाँतेदार पंख ट्यूबलर

SS409 / फिन सामग्री की SS410 TP304 / TP304L, सर्पिल पंख ट्यूब हीटर, ठोस और दाँतेदार पंख पर वेल्डेड रहे हैं
ASTM A240 / A240M: क्रोमियम और क्रोमियम-निकल स्टेनलेस स्टील प्लेट, शीट, और पट्टी दबाव वेसल्स के लिए और सामान्य अनुप्रयोगों के लिए

त्वरित विस्तार से:

उच्च आवृत्ति प्रतिरोध वेल्डेड पेचदार स्टील फिन ट्यूब व्यापक रूप से बायलर ग्रिप गैस से बर्बाद गर्मी की वसूली में प्रयोग किया जाता है।

विवरण:

सामान्य विनिर्माण प्रक्रिया: फिन पट्टी लगातार वेल्डेड और कुंडलित एक पॉलिश नंगे ट्यूब पर घाव है। और ट्यूब और पंख उच्च आवृत्ति प्रतिरोध वेल्डिंग तकनीक का उपयोग करके एक साथ बंधुआ रहे हैं।

हम ठोस सादा और दाँतेदार पेचदार वेल्डेड स्टील पंख ट्यूब दोनों का उत्पादन। और यह भी, सब सर्पिल वेल्डिंग ट्यूब बीच में या पंख ट्यूब के अंत में तुला किया जा सकता है, हम बाल के लिये कांटा ट्यूबों कहते हैं।


ठोस पेचदार के लिए अतिरिक्त सेवाएं फिन ट्यूब वेल्डेड:

1. उच्च आवृत्ति वेल्डिंग मशीन उत्पादन बिजली की आपूर्ति: 200kW या 300KW
2. उच्च आवृत्ति प्रतिरोध वेल्डेड सर्पिल फिन ट्यूब गुणवत्ता नंगे ट्यूब और फिन सामग्री के बीच यांत्रिक संबंधों को सत्यापित करने के क्रम में हीड्रास्टाटिक या साँस का परीक्षण और तन्यता परीक्षण द्वारा आश्वासन दिया है।
3. स्वीकृति मानदंडों: आयाम, tolerances के लिए अंतरराष्ट्रीय मानक, और उच्च आवृत्ति प्रतिरोध वेल्डेड पंख के परीक्षण या ग्राहकों के वितरण की स्थिति (टीडीसी)।
4. दृश्य जाँच: फिन, फिन fining के बाद क्षति, तांबा प्रदूषण के संयुक्त राष्ट्र के वेल्डेड भागों, आदि लपेट आँसू ...
5. आयामी जांच: फिन ऊंचाई, फिन रिक्ति, फिन झुकाव, फिन चलि, आदि पंख और संयुक्त राष्ट्र-पंख भाग की लंबाई ...
6. ओवेलिटि, मोटाई और क्षेत्र में कमी: चेक झुकने।
7. कोटिंग: बाहर लाल ऑक्साइड जस्ता फॉस्फेट प्राइमर और पानी में घुलनशील गोली के रूप में अस्थिर जंग अवरोध करनेवाला (VCI) के अंदर।
8. फिन अंत खत्म: बेवल (~ 35degeree 30)
9. वितरण हालत: ट्यूब सिरों वर्ग में कटौती, मुक्त burrs, आंतरिक रूप से सूखे और हवा पेचदार वेल्डेड ट्यूब के दोनों सिरों पर बाह्य वार्निश के साथ लेपित, साफ उड़ा रहे हैं। desiccants के रूप में अच्छी तरह से महाद्वीपीय परिवहन के लिए एक पैकेज में डाल रहे हैं।
10. प्रलेखन QAP, WPS, पीक्यूआर और WPQ, कच्चे माल मिल प्रमाण पत्र, निरीक्षण और परीक्षण के नमूने के परिणाम और निर्माता की वारंटी प्रमाण पत्र शामिल होगा।

एप्लीकेशन:

उच्च आवृत्ति प्रतिरोध वेल्डेड पेचदार फिन ट्यूब व्यापक रूप से ... निकाल दिया हीटर, हीट एक्सचेंजर, बॉयलर, economizers, पूर्व हीटर, कूलर, गर्मी पाइप, आदि के हीटर में लागू कर रहे हैं।

विनिर्देशों:

फिन और ट्यूब सामग्री की एक विस्तृत श्रृंखला उपलब्ध संयोजन कर रहे हैं हो सकता है।

हम आपूर्ति कर सकते आयाम डाटा शीट।

प्रतिस्पर्धात्मक लाभ:

1. हम 4 ईआरडब्ल्यू उच्च आवृत्ति वेल्डिंग fining लाइनों, 40 टन के आसपास दैनिक उत्पादन क्षमता सहित 10,000 से अधिक वर्ग मीटर की दूरी पर कार्यशाला है;
2. उच्च आवृत्ति वेल्डिंग सर्पिल स्टील ट्यूब्स के लिए हमारे गुणवत्ता आश्वासन की योजना है। सादे ट्यूब और पंख दोनों के लिए (2.1) कच्चे माल नियंत्रण। WPS, पीक्यूआर और WPQ के रूप में रिपोर्ट, साथ प्रक्रिया नियंत्रण में (2.2); रिपोर्ट के साथ निर्माण, गैर विनाशकारी परीक्षण और तन्यता परीक्षण आदि (2.3) अंतिम निरीक्षण नियंत्रण से पहले वेल्ड बयान दक्षता परीक्षण (दृश्य और आयामी ... आदि) की जाँच करें।
3. उच्च आवृत्ति प्रतिरोध वेल्डेड फिन ट्यूब अभिन्न दक्षता प्राप्त करने के लिए अधिकतम सतह क्षेत्र के लिए बढ़ा दिया है। उच्च आवृत्ति वेल्डिंग पंख ट्यूब की गर्मी हस्तांतरण अनुपात अन्य सादे ट्यूब से लगभग 8 ~ 9 गुना अधिक है।
4. इस वेल्डेड पेचदार फिन ट्यूब गर्मी संपर्क प्रतिरोध और नुकसान को नष्ट करने, एक विलक्षण अभिन्न इकाई है। Stainess स्टील पंख के लिए 800 डिग्री तक आम तौर पर ट्यूब की ओर तापमान; कम कार्बन स्टील्स, 475 डिग्री तक बर्दाश्त सबसे आम विकल्प है।
