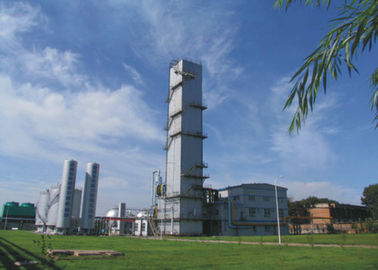

ऑक्सीजन उत्पादन के लिए कम दबाव स्टील क्रायोजेनिक एयर पृथक्करण संयंत्र 2800 किलोवाट

उत्पाद विवरण:

उत्पत्ति के प्लेस:	Zhejiang, चीन (मुख्यभूमि)
ब्रांड नाम:	UIG
प्रमाणन:	ISO 9001:2000
मॉडल संख्या:	KDO, KDN, KDON, KLN, KZO

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट
मूल्य:	Negotiation
पैकेजिंग विवरण:	पैकिंग योग्य सागर
प्रसव के समय:	120 दिन
भुगतान शर्तें:	टी/टी, एल/सी
आपूर्ति की क्षमता:	प्रति माह 2-3 सेट

संपर्क करें

विस्तृत उत्पाद विवरण

गोक्स शुद्धता:	≥99.7	ऑपरेटिंग प्रेस:	1.2Mpa \| 1Mpa
पावर:	76-2800 किलोवाट	उत्पाद का नाम:	क्रायोजेनिक एयर पृथक्करण इकाई
उत्पादन क्षमता:	50-3000 एम 3 / घंटा	वोल्ट:	380V, 10000V
हाई लाइट:	तरल नाइट्रोजन जनरेटर , क्रायोजेनिक ऑक्सीजन प्लांट

ऑक्सीजन उत्पादन के लिए कम दबाव स्टील क्रायोजेनिक एयर पृथक्करण संयंत्र 2800 किलोवाट

जल्दी से विवरण:

स्थितिः नई

उद्गम स्थान: चीन (मुख्य भूमि)

ब्रांड का नाम: यूआईजी

मॉडल संख्या: केडीओ, केडीएन, केडोन, केएलएन, केजेओ सीरीज़

उत्पादन क्षमता: 50-3000 एम 3 / घंटा

शक्ति: 76-2800 किलोवाट

वोल्टेज: 380V, 10000V

प्रमाणन: आईएसओ 9 001: 2000

1 साल की वॉरंटी

जीवन: उचित रखरखाव के साथ 20 साल

बिक्री के बाद सेवा प्रदान की गई: विदेशों में सेवा संयंत्रों के लिए उपलब्ध इंजीनियर्स

उपयोग: औद्योगिक और चिकित्सा (ऑक्सीजन, तरल ऑक्सीजन, नाइट्रोजन, तरल नाइट्रोजन)

यूआईजी एयर पृथक्करण पौधों की एक विस्तृत श्रृंखला के लिए डिजाइन किए गए हैं जिनके नीचे सारांश दिया गया है: ऑक्सीजन 99.7% और नाइट्रोजन 99.999%

विशेष विवरण:

दो संपीड़न तरीकों:

1) आंतरिक संपीड़न हवा पृथक्करण पौधों:

वायु-संपीडित-पूर्व-कूलिंग-प्रूफिफायर-सुधार-हृदय एक्सचेंजर (कम दबाव तरल) -लिक्विड ऑक्सीजन पंप (दबाव तरल ऑक्सीजन) -ऑक्सीजन वाष्पीकरण - ऑक्सीजन सिलेंडर

2) बाहरी संपीड़न हवा पृथक्करण पौधों:

वायु संपीड़ित-प्रीकोोलिंग-प्रूफिफायर-सुधार-दिल एक्सचेंजर (कम दबाव गैस) -ऑक्सीजन स्टोरेज ऑक्सीजन कंप्रेसर (दबाव ऑक्सीजन) -ऑक्सीजन सिलेंडर

आंतरिक संपीड़न के मुख्य तकनीकी विनिर्देश

मॉडल सामग्री		KZON- 50/50	KZON- 80/80	KZON- 100/100	KDON- 180-20	KDON- 300-50	KDON- 350-80	KDON- 500-150	KDON- 800-200	KDON- 1000-300
गोक्स प्रवाह	Nm³ / एच	50	80	100	180	300	350	500	800	100
गोक्स शुद्धता	% (ओ ₂ )	≥99.7	≥99.7	≥99.7	≥99.7	≥99.7	≥99.7	≥99.7	≥99.7	≥99.7
गण प्रवाह	Nm³ / एच	50	80	100	20	50	80	150	200	300
गणित शुद्धता	पीपीएम (ओ ₂ )	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
ऑपरेटिंग दबाव	MPA	1.2	1.2	1.2	1	1	1	1	1	1
स्टार्टअप का समय	घंटा	≤12	≤12	≤12	≤10	≤10	≤8	≤8	≤8	≤8
ऑपरेटिंग अवधि	साल	≥1	≥1	≥1	≥1	≥1	≥1	≥2	≥2	≥2

ऑक्सीजन भरने (या बूस्टर) तरल पंप के साथ।

संयंत्र सामान्य तापमान आणविक चलनी सोखना, मध्यम दबाव बूस्टर विस्तार भाटा प्रवाह का उपयोग करता है।

वायुमंडल से कच्चे हवा को चूसा जाता है, यह धूल और यांत्रिक अशुद्धियों को हटाने के लिए फिल्टर के माध्यम से जा रहा है। फिर, यह एक स्टेज पेंच कंप्रेसर द्वारा एक निश्चित डिग्री तक अंतराल कूलर, एयर प्री-कूलिंग सिस्टम के माध्यम से संकुचित है, हवा लगभग करने के लिए ठंडा 8 ℃। पानी अलग होने के बाद नमी को पानी के विभाजक में अलग किया जाता है और फिर यह नमी, सीओ 2, सी 2 एच 2 और हाइड्रोजन डाइऑक्साइड को हटाने के लिए शुद्धिकरण में जाता है।

फिर हवा का सबसे अधिक हिस्सा मुख्य ताप एक्सचेंजर को संतृप्त प्रलोभन के लिए ठंडा किया जाता है और आंशिक रूप से निचले स्तंभ के निचले हिस्से में द्रवीभूत होता है; हवा के दूसरे हिस्से को दो चरण संपीड़न बूस्टर के माध्यम से एक निश्चित डिग्री तक संकुचित किया जाता है, अंत चरण कूलर के माध्यम से संतृप्त तापमान के पास ठंडा होने के लिए ऑक्सीजन ताप एक्सचेंजर में प्रवेश करता है, फिर थ्रॉटल कम स्तंभ पर जाता है। निचले स्तंभ पूर्व आसवन के माध्यम से हम स्तंभ के निचले भाग से समृद्ध ऑक्सीजन तरल हवा प्राप्त कर सकते हैं। थ्रॉटल के बाद उप-कूलर के माध्यम से ठंडा करने के बाद, यह सुधार के लिए रिफ्लक्स तरल के रूप में ऊपरी स्तंभ के मध्य भाग में जाता है। कंडेनसर-बाष्पीकरण के माध्यम से घनीभूत होने के बाद निचले स्तंभ के ऊपर से डब्ल्यूएन प्राप्त किया जाता है, डब्ल्यूएन का एक हिस्सा निचले स्तंभ के लिए सुधार रिफ्लक्स तरल के रूप में उपयोग किया जाता है; उप-कूलर के माध्यम से ठंडा करने के बाद एक और हिस्सा थ्रॉटलिंग के बाद ऊपरी स्तम्भ के शीर्ष पर जाता है जिससे सुधार रिफ्लक्स तरल होता है। शुद्ध तरल ऑक्सीजन ऊपरी स्तंभ के निचले भाग से प्राप्त किया जाता है, और यह कंडेनसर-बाष्पीकरणकर्ता द्वारा सघन होता है। तरल ऑक्सीजन को उप-कूलर के माध्यम से ठंडा करने के बाद नीचे से समझाया जाता है, फिर इसे दबाव बनाने के लिए लोक्स पंप चला जाता है। यह ओ 2 हीट एक्सचेंजर में सुखाया जाता है और सिलेंडर को भरने के लिए सीधे ऑक्सीजन भरने वाला रैंप चला जाता है और सामान्य रूप से लुभाता है।

ऊपरी स्तम्भ के शीर्ष से डब्लूएन, उप-कूलर के माध्यम से जाता है, मुख्य ताप एक्सचेंजर के ओवेर भाग को एक विशिष्ट प्रलोभन के लिए फिर से गरम किया जाता है। फिर यह ठंडा बनाने के लिए विस्तार टरबाइन पर जाता है और उप-कूलर और मुख्य ताप एक्सचेंजर को फिर से सामान्य प्रलोभन के लिए फिर से गरम किया जाता है। इसका एक हिस्सा रेगनरेटिंग गैस संसाधन के रूप में शुद्ध करने से गुजरता है और दूसरा हिस्सा आंशिक रूप से उगाया जाता है।

बाहरी संपीड़न के मुख्य तकनीकी विनिर्देश

मॉडल सामग्री		KDON- 80/200	KDON- 180/500	KDON- 350/800	KDON- 550-1000	KDON- 750-1500	KDON- 1000-2000	KDON- 1500-3000	KDON- 3000-3000
गोक्स प्रवाह	Nm³ / एच	80	180	350	550	750	1000	1500	3000
गोक्स शुद्धता	% (ओ ₂ )	99.7	99.7	99.7	99.7	99.7	99.7	99.7	99.7
गण प्रवाह	Nm³ / एच	200	500	800	1000	1500	2000	3000	3000
गणित शुद्धता	पीपीएम (ओ ₂ )	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
ऑपरेटिंग दबाव	MPA	0.65	0.63	0.62	0.6	0.58	0.58	0.56	0.56
स्टार्टअप का समय	घंटा	≤18	≤18	≤18	≤18	≤18	≤18	≤20	≤20
ऑपरेटिंग अवधि	साल	≥1	≥1	≥1	≥1	≥1	≥2	≥2	≥2

ऑक्सीजन कंप्रेसर के साथ आक्सीजन भरने (या बूस्टर)

विवरण:

• बाहरी संपीड़न हवा अलग संयंत्र:

वायु संपीड़ित-पूर्व-कूलिंग-प्रूफिफेर-सुधार-गर्मी एक्सचेंजर (कम दबाव गैस) -ऑक्सीजन स्टोरेज ऑक्सीजन कंप्रेसर (दबाव ऑक्सीजन) -ऑक्सीजन सिलेंडर या पाइपलाइन की आपूर्ति।

• इस वायु पृथक्करण संयंत्र के बुनियादी विन्यास:

(1) एयर कंप्रेसर (तेल स्नेहन स्क्रू प्रकार या तेल मुक्त प्रकार) 1 सेट

(2) एयर प्री-कूलिंग इकाई (बंद फ्रेम संरचना) 1 सेट

(3) आणविक चलनी शुद्धि प्रणाली 1 सेट

(4) सुधार स्तंभ प्रणाली (शीत बॉक्स) 1 सेट

(5) टर्बो विस्तारक 1 सेट

6) ऑक्सीजन भंडारण 1set

7) ऑक्सीजन कंप्रेसर 1set

8) इंस्ट्रूमेंट्स और इलेक्ट्रिकल सिस्टम 1 सेट

• लंबे समय तक सुरक्षा संचालन के प्रयोजन के लिए, कंडेनसर वापोरिज़र में कुछ तरल नियमित रूप से स्तंभ से बाहर खींचा जाता है, ऐसा करके, यह हाइड्रोकार्बन के संचय से बच सकता है, विशेष रूप से एसिटिलीन के लिए

अनुप्रयोगों:

हमने कई देशों (रूस, कजाखस्तान, ताजिकिस्तान, भारत, बांग्लादेश, थाईलैंड, फिलीपींस, उत्तर कोरिया, मंगोलिया, इक्वेटोरियल गिनी, बोत्सवाना, ज़ाम्बिया, अंगोला, तंजानिया) को आपूर्ति की है।

प्रतिस्पर्धात्मक लाभ:

अत्यधिक भरोसा। कम दबाव प्रक्रिया कम बिजली की खपत। कम समय की डिलीवरी अच्छी सेवा।

क्रायोजेनिक वायु पृथक्करण संयंत्र, तरल हवा का पृथक्करण संयंत्र, औद्योगिक वायु पृथक्करण संयंत्र, मेडिकल एयर सेपरेशन प्लांट
, स्किड ने वायु पृथक्करण संयंत्र, छोटा आकार वायु पृथक्करण संयंत्र, लघु-मध्यम आकार की वायु पृथक्करण संयंत्र लगाया
, मध्यम आकार वायु पृथक्करण संयंत्र, उच्च शुद्धता वायु पृथक्करण संयंत्र, इस्पात वायु पृथक्करण संयंत्र, रासायनिक उद्योग वायु पृथक्करण संयंत्र, कम दबाव वायु पृथक्करण संयंत्र
